手に入れたSSDの詳細を随時更新していきます。SSD選びの参考にお使いください。購入時期や購入先などによって、ここに記載されている個体とは構成が違う可能性があります。
Lexar
Lexar NM790 with Heatsink (2TB)
| MAP1602 | YMTC 3dv4-232L TLC | 片面実装 |
|---|
詳細
Model : Lexar SSD NM790 2TB
Fw : 11296
HMB : 32768 - 32768 KB
Size : 1953514 MB [2048.4 GB]
LBA Size: 512
Firmware id string[0C0] : MKSSD_100000000112963100,Apr 6 2023,21:23:42,MAP1602,1SSYAA4C
Project id string[080] : r:/1602-YMTC-X3-9070-SVN08705-Retail-SVN11296
Controller : MAP1602
NAND string : CYAxxTE1B1xC3B
List may not be complete
Ch0CE0: 0x9b,0xc5,0x58,0x71,0x30,0x0,0x0 - YMTC 3dv4-232L(x3-9070) TLC 16k 1024Gb/CE 1024Gb/die
Ch1CE0: 0x9b,0xc5,0x58,0x71,0x30,0x0,0x0 - YMTC 3dv4-232L(x3-9070) TLC 16k 1024Gb/CE 1024Gb/die
Ch2CE0: 0x9b,0xc5,0x58,0x71,0x30,0x0,0x0 - YMTC 3dv4-232L(x3-9070) TLC 16k 1024Gb/CE 1024Gb/die
Ch3CE0: 0x9b,0xc5,0x58,0x71,0x30,0x0,0x0 - YMTC 3dv4-232L(x3-9070) TLC 16k 1024Gb/CE 1024Gb/die
Lexar NM610PRO (1TB)
| Unknown | YMTC 3dv3-128L TLC | 片面実装 |
|---|
詳細
Model : Lexar SSD NM610PRO 1TB
Fw : SN10093
HMB : 16384 - 16384 KB
Size : 953869 MB [1000.2 GB]
LBA Size: 512
Firmware id string[080] : r SSD NM610PRO 1TB SN10093 [kpd
Project id string[180] : r:/00_release/2_Release_10093/Release_Brance_10093
Controller : Unknown
NAND string : CYAxxTE1B1xC3B
Ch0CE0: 0x9b,0xc4,0x28,0x49,0x20,0x0,0x0 - YMTC 3dv3-128L(x2-9060) TLC 16k 512Gb/CE 512Gb/die 4Plane/die
Ch1CE0: 0x9b,0xc4,0x28,0x49,0x20,0x0,0x0 - YMTC 3dv3-128L(x2-9060) TLC 16k 512Gb/CE 512Gb/die 4Plane/die
Ch2CE0: 0x9b,0xc4,0x28,0x49,0x20,0x0,0x0 - YMTC 3dv3-128L(x2-9060) TLC 16k 512Gb/CE 512Gb/die 4Plane/die
Ch3CE0: 0x9b,0xc4,0x28,0x49,0x20,0x0,0x0 - YMTC 3dv3-128L(x2-9060) TLC 16k 512Gb/CE 512Gb/die 4Plane/die
Ch0CE1: 0x9b,0xc4,0x28,0x49,0x20,0x0,0x0 - YMTC 3dv3-128L(x2-9060) TLC 16k 512Gb/CE 512Gb/die 4Plane/die
Ch1CE1: 0x9b,0xc4,0x28,0x49,0x20,0x0,0x0 - YMTC 3dv3-128L(x2-9060) TLC 16k 512Gb/CE 512Gb/die 4Plane/die
Ch2CE1: 0x9b,0xc4,0x28,0x49,0x20,0x0,0x0 - YMTC 3dv3-128L(x2-9060) TLC 16k 512Gb/CE 512Gb/die 4Plane/die
Ch3CE1: 0x9b,0xc4,0x28,0x49,0x20,0x0,0x0 - YMTC 3dv3-128L(x2-9060) TLC 16k 512Gb/CE 512Gb/die 4Plane/die
Ch0CE2: 0x9b,0xc4,0x28,0x49,0x20,0x0,0x0 - YMTC 3dv3-128L(x2-9060) TLC 16k 512Gb/CE 512Gb/die 4Plane/die
Ch1CE2: 0x9b,0xc4,0x28,0x49,0x20,0x0,0x0 - YMTC 3dv3-128L(x2-9060) TLC 16k 512Gb/CE 512Gb/die 4Plane/die
Ch2CE2: 0x9b,0xc4,0x28,0x49,0x20,0x0,0x0 - YMTC 3dv3-128L(x2-9060) TLC 16k 512Gb/CE 512Gb/die 4Plane/die
Ch3CE2: 0x9b,0xc4,0x28,0x49,0x20,0x0,0x0 - YMTC 3dv3-128L(x2-9060) TLC 16k 512Gb/CE 512Gb/die 4Plane/die
Ch0CE3: 0x9b,0xc4,0x28,0x49,0x20,0x0,0x0 - YMTC 3dv3-128L(x2-9060) TLC 16k 512Gb/CE 512Gb/die 4Plane/die
Ch1CE3: 0x9b,0xc4,0x28,0x49,0x20,0x0,0x0 - YMTC 3dv3-128L(x2-9060) TLC 16k 512Gb/CE 512Gb/die 4Plane/die
Ch2CE3: 0x9b,0xc4,0x28,0x49,0x20,0x0,0x0 - YMTC 3dv3-128L(x2-9060) TLC 16k 512Gb/CE 512Gb/die 4Plane/die
Ch3CE3: 0x9b,0xc4,0x28,0x49,0x20,0x0,0x0 - YMTC 3dv3-128L(x2-9060) TLC 16k 512Gb/CE 512Gb/die 4Plane/die
HIKSEMI
HIKSEMI FUTURE X (4TB)
| MAP1602 | YMTC 3dv4-232L TLC | 片面実装 |
|---|
詳細
Model : HS-SSD-FUTUREX 4096G
Fw : HS12717
HMB : 40960 - 40960 KB (Enabled, 40 M)
Size : 3907018 MB [4096.8 GB]
LBA Size: 512
Firmware id string[0C0] : MKSSD_101000000127173100,Jun 15 2023,15:55:04,MAP1602,1SSYBB5C
Project id string[080] : r:/Congming_Hao/MAP1602-X3-9070-4T-Branch-SN12595-Close-pyrite
Controller : MAP1602
NAND string : CYAxxTE1B1xC3B
List may not be complete
Ch0CE0: 0x9b,0xc6,0x59,0x71,0x30,0x0,0x0 - YMTC 3dv4-232L(x3-9070) TLC 16k 2048Gb/CE 1024Gb/die
Ch1CE0: 0x9b,0xc6,0x59,0x71,0x30,0x0,0x0 - YMTC 3dv4-232L(x3-9070) TLC 16k 2048Gb/CE 1024Gb/die
Ch2CE0: 0x9b,0xc6,0x59,0x71,0x30,0x0,0x0 - YMTC 3dv4-232L(x3-9070) TLC 16k 2048Gb/CE 1024Gb/die
Ch3CE0: 0x9b,0xc6,0x59,0x71,0x30,0x0,0x0 - YMTC 3dv4-232L(x3-9070) TLC 16k 2048Gb/CE 1024Gb/die
MOVE SPEED
MOVE SPEED Panther (4TB)
| IG5236 | Micron 176L(B47R) TLC | 両面実装 |
|---|
ただの"Panther"。これとは別に、MAP1602+YMTC 232層TLCの構成で、YSSDHBという型番の"Black Panther"も存在している。
詳細
Model : YSSDLB-4TN7000
Fw : 3.W.J.CL
NVMe ver: 1.4
Size : 3816401 MB [4001.8 GB]
LBA Size: 512
Ctrl/DID: 5236
F/W : 3.W.J.CL
Bank01: 0x2c,0xe3,0x8a,0x32,0xea,0x31 - Micron 176L(B47R) TLC 2048Gb/CE 512Gb/die
Bank03: 0x2c,0xe3,0x8a,0x32,0xea,0x31 - Micron 176L(B47R) TLC 2048Gb/CE 512Gb/die
Bank09: 0x2c,0xe3,0x8a,0x32,0xea,0x31 - Micron 176L(B47R) TLC 2048Gb/CE 512Gb/die
Bank11: 0x2c,0xe3,0x8a,0x32,0xea,0x31 - Micron 176L(B47R) TLC 2048Gb/CE 512Gb/die
Bank17: 0x2c,0xe3,0x8a,0x32,0xea,0x31 - Micron 176L(B47R) TLC 2048Gb/CE 512Gb/die
Bank19: 0x2c,0xe3,0x8a,0x32,0xea,0x31 - Micron 176L(B47R) TLC 2048Gb/CE 512Gb/die
Bank25: 0x2c,0xe3,0x8a,0x32,0xea,0x31 - Micron 176L(B47R) TLC 2048Gb/CE 512Gb/die
Bank27: 0x2c,0xe3,0x8a,0x32,0xea,0x31 - Micron 176L(B47R) TLC 2048Gb/CE 512Gb/die
Bank33: 0x2c,0xe3,0x8a,0x32,0xea,0x31 - Micron 176L(B47R) TLC 2048Gb/CE 512Gb/die
Bank35: 0x2c,0xe3,0x8a,0x32,0xea,0x31 - Micron 176L(B47R) TLC 2048Gb/CE 512Gb/die
Bank41: 0x2c,0xe3,0x8a,0x32,0xea,0x31 - Micron 176L(B47R) TLC 2048Gb/CE 512Gb/die
Bank43: 0x2c,0xe3,0x8a,0x32,0xea,0x31 - Micron 176L(B47R) TLC 2048Gb/CE 512Gb/die
Bank49: 0x2c,0xe3,0x8a,0x32,0xea,0x31 - Micron 176L(B47R) TLC 2048Gb/CE 512Gb/die
Bank51: 0x2c,0xe3,0x8a,0x32,0xea,0x31 - Micron 176L(B47R) TLC 2048Gb/CE 512Gb/die
Bank57: 0x2c,0xe3,0x8a,0x32,0xea,0x31 - Micron 176L(B47R) TLC 2048Gb/CE 512Gb/die
Bank59: 0x2c,0xe3,0x8a,0x32,0xea,0x31 - Micron 176L(B47R) TLC 2048Gb/CE 512Gb/die
Flash params:
14 87 00 00 | 00 00 00 00 | 00 10 00 00 | a0 02 28 02
40 08 00 01 | 03 40 01 08 | 02 04 04 00 | ca 11 00 00
c0 02 11 00 | 5c 56 03 08 | 00 00 00 00 | 00 00 00 00
..
00 00 00 00 | 00 00 00 00 | 14 00 00 00 | 00 00 00 00
00 00 00 00 | 00 00 00 00 | b0 04 b0 04 | 9a 02 00 00
00 00 33 2e | 57 2e 4a 2e | 43 4c 00 00 | 00 00 36 52
Page count : 2112
Super blocks : 552
Total Die : 64
Channel : 8
CE/Ch : 2
Die/CE : 4
Plane : 4
Freq : 1200/1200/666
SABRENT
SABRENT Rocket 4 Plus (8TB)
| PS5018-E18 | Toshiba 112L BiCS5 TLC | 両面実装 |
|---|
詳細
Model : Sabrent SB-RKT4P-8TB
Fw : R4PTLC.4
Size : 7630885 MB [8001.6 GB]
LBA Size: 512
Read_System_Info_5008 error: -1
Firmware lock supported [02 01] [P001] [0102]
Drive unlocked [02 03]
F/W : EIFM51.3 00
P/N : 511-240321023
Bank00: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank01: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank02: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank03: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank04: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank05: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank06: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank07: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank08: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank09: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank10: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank11: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank12: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank13: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank14: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank15: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank16: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank17: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank18: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank19: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank20: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank21: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank22: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank23: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank24: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank25: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank26: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank27: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank28: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank29: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank30: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Bank31: 0x98,0x49,0x99,0x3,0x7a,0xe4,0x0,0x0 - Toshiba 112L BiCS5 TLC 16k 2048Gb/CE 1024Gb/die 2Plane/die
Controller : PS5018-E18
CPU Clk : 1000
Flash CE : 32
Flash Channel : 8
Interleave : 4
Flash CE Mask : [++++++++ ++++++++ ++++++++ ++++++++]
FlashR Clk,MT : 1200
FlashW Clk,MT : 1200
Die per CE : 2
Block per CE : 12888
Page per Block: 1344
Bit Per Cell : 3(TLC)
DRAM Size,MB : 2048
DRAM Clock,MHz: 2666
DRAM Type : DDR4
PMIC Type : PS6102/PS6106
PE Cycle Limit: 1700
SLC cache : 0xFFFFFFFF/0xFFFFFFFF
ParPage : 00
Nextorage
Nextorage NE1N8TB/GHNEL (8TB)
| PS5018-E18 | Toshiba 162L BiCS6 TLC | 両面実装 |
|---|
詳細
Model : Nextorage SSD NE1N8TB
Fw : EIFS70.0
Size : 7630885 MB [8001.6 GB]
LBA Size: 512
Bank00: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank01: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank02: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank03: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank04: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank05: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank06: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank07: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank08: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank09: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank10: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank11: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank12: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank13: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank14: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank15: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank16: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank17: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank18: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank19: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank20: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank21: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank22: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank23: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank24: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank25: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank26: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank27: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank28: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank29: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank30: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Bank31: 0x98,0x49,0xa9,0x3,0x7e,0xe5,0x8,0x16 - Toshiba 162L BiCS6 TLC 16k 2048Gb/CE 1024Gb/die 4Plane/die
Controller : PS5018-E18
Nextorage NEM-PAB2TB (2TB)
| PS5027-E27 | Toshiba 162L BiCS6 TLC | 片面実装 |
|---|
詳細
Model : Nextorage SSD NEM-PAB2TB
Fw : ERFS11.1
HMB : 65536 - 65536 KB (Enabled, 64 M)
Size : 1953514 MB [2048.4 GB]
LBA Size: 512
AdminCmd: 0x00 0x01 0x02 0x04 0x05 0x06 0x08 0x09 0x0A 0x0C 0x10 0x11 0x14 0x80 0x81 0x82 0x84 0xD0 0xD1 0xD2 0xE0 0xE1 0xE2
I/O Cmd : 0x00 0x01 0x02 0x04 0x09
Firmware lock supported [03 01] [P007] [0100]
Drive unlocked [03 03]
F/W : ERFM11.1 00
P/N : 00000000
Bank00: 0x98,0x48,0xa8,0x3,0x7a,0xe5,0x0,0x0 - Toshiba 162L BiCS6 TLC 16k 1024Gb/CE 1024Gb/die 4Plane/die
Bank01: 0x98,0x48,0xa8,0x3,0x7a,0xe5,0x0,0x0 - Toshiba 162L BiCS6 TLC 16k 1024Gb/CE 1024Gb/die 4Plane/die
Bank02: 0x98,0x48,0xa8,0x3,0x7a,0xe5,0x0,0x0 - Toshiba 162L BiCS6 TLC 16k 1024Gb/CE 1024Gb/die 4Plane/die
Bank03: 0x98,0x48,0xa8,0x3,0x7a,0xe5,0x0,0x0 - Toshiba 162L BiCS6 TLC 16k 1024Gb/CE 1024Gb/die 4Plane/die
Bank04: 0x98,0x48,0xa8,0x3,0x7a,0xe5,0x0,0x0 - Toshiba 162L BiCS6 TLC 16k 1024Gb/CE 1024Gb/die 4Plane/die
Bank05: 0x98,0x48,0xa8,0x3,0x7a,0xe5,0x0,0x0 - Toshiba 162L BiCS6 TLC 16k 1024Gb/CE 1024Gb/die 4Plane/die
Bank06: 0x98,0x48,0xa8,0x3,0x7a,0xe5,0x0,0x0 - Toshiba 162L BiCS6 TLC 16k 1024Gb/CE 1024Gb/die 4Plane/die
Bank07: 0x98,0x48,0xa8,0x3,0x7a,0xe5,0x0,0x0 - Toshiba 162L BiCS6 TLC 16k 1024Gb/CE 1024Gb/die 4Plane/die
Bank08: 0x98,0x48,0xa8,0x3,0x7a,0xe5,0x0,0x0 - Toshiba 162L BiCS6 TLC 16k 1024Gb/CE 1024Gb/die 4Plane/die
Bank09: 0x98,0x48,0xa8,0x3,0x7a,0xe5,0x0,0x0 - Toshiba 162L BiCS6 TLC 16k 1024Gb/CE 1024Gb/die 4Plane/die
Bank10: 0x98,0x48,0xa8,0x3,0x7a,0xe5,0x0,0x0 - Toshiba 162L BiCS6 TLC 16k 1024Gb/CE 1024Gb/die 4Plane/die
Bank11: 0x98,0x48,0xa8,0x3,0x7a,0xe5,0x0,0x0 - Toshiba 162L BiCS6 TLC 16k 1024Gb/CE 1024Gb/die 4Plane/die
Bank12: 0x98,0x48,0xa8,0x3,0x7a,0xe5,0x0,0x0 - Toshiba 162L BiCS6 TLC 16k 1024Gb/CE 1024Gb/die 4Plane/die
Bank13: 0x98,0x48,0xa8,0x3,0x7a,0xe5,0x0,0x0 - Toshiba 162L BiCS6 TLC 16k 1024Gb/CE 1024Gb/die 4Plane/die
Bank14: 0x98,0x48,0xa8,0x3,0x7a,0xe5,0x0,0x0 - Toshiba 162L BiCS6 TLC 16k 1024Gb/CE 1024Gb/die 4Plane/die
Bank15: 0x98,0x48,0xa8,0x3,0x7a,0xe5,0x0,0x0 - Toshiba 162L BiCS6 TLC 16k 1024Gb/CE 1024Gb/die 4Plane/die
Controller : PS5027-E27
Clk : 1200-600-600-2400-2400
Flash CE : 16
Flash Channel : 4
Interleave : 4
Flash CE Mask : [++++++++ ++++++++ -------- --------]
?Die per CE : 1
?Block per CE : 2430
?Page perBlock: 3660
?Plane number : 4
?Bit Per Cell : 3(TLC)
?PE CycleLimit: 3000
Nextorage NEM-PA2TB (2TB)
| PS5018-E18 | Micron 176L(B47R) TLC | 両面実装 |
|---|
詳細
Model : Nextorage SSD NEM-PA2TB
Fw : EIFS31.2
Size : 1907729 MB [2000.4 GB]
LBA Size: 512
CEL not supported
Read_System_Info_5008 error: -1
Firmware lock supported [02 01] [P001] [0100]
Drive unlocked [02 03]
F/W : EIFS31.2 00
P/N : 511-230703525
Bank00: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank01: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank02: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank03: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank04: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank05: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank06: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank07: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank08: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank09: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank10: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank11: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank12: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank13: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank14: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank15: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank16: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank17: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank18: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank19: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank20: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank21: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank22: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank23: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank24: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank25: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank26: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank27: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank28: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank29: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank30: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank31: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Controller : PS5018-E18
CPU Clk : 1000
Flash CE : 32
Flash Channel : 8
Interleave : 4
Flash CE Mask : [++++++++ ++++++++ ++++++++ ++++++++]
FlashR Clk,MT : 1200
FlashW Clk,MT : 1200
Die per CE : 1
Block per CE : 2208
Page per Block: 2112
Bit Per Cell : 3(TLC)
DRAM Size,MB : 2048
DRAM Clock,MHz: 1600
DRAM Type : DDR4
PMIC Type : PS6102/PS6106
PE Cycle Limit: 1700
SLC cache : 0xFFFFFFFF/0xFFFFFFFF
Patriot Memory
Patriot Memory P300 (256GB)

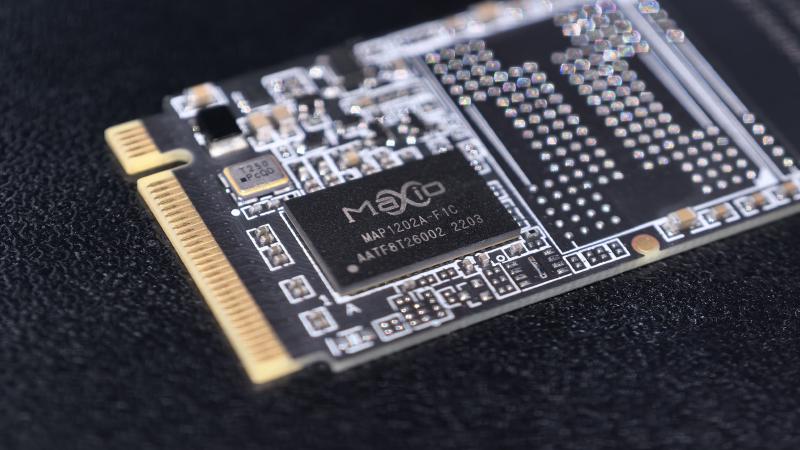

| MAP1202 | Micron 96L(B27B) TLC | 片面実装 |
|---|
MAP1202-DB-01-07-C
詳細
Model : Patriot M.2 P300 256GB
Fw : SN22987
HMB : 8192 - 8192 KB
Size : 244198 MB [256.1 GB]
LBA Size: 512
Firmware id string[0C0] : MKSSD_101000000229873100,Jul 8 2024,14:38:05,MAP1202,MCA1AA2C
Project id string[080] : r:/01_Nand_Maintain/02_FW31/01_B57T/01_Add_CID0x55
Controller : MAP1202
NAND string : MT29Fxxx8EBLLH
NAND MaxPE cycles : 9008
NAND Freq : 60929
Channel number : 16
CE number : 129
Total bank : 11
Flash type : (4)
Blocks/CE : 57760
Pages/Block : 255
Page size : 0
Planes(?) : 32
Die/CE : 226
Ch0CE0: 0x2c,0xc3,0x8,0x32,0xe6,0x30,0x0 - Micron 96L(B27B) TLC 512Gb/CE 512Gb/die
Ch1CE0: 0x2c,0xc3,0x8,0x32,0xe6,0x30,0x0 - Micron 96L(B27B) TLC 512Gb/CE 512Gb/die
Ch2CE0: 0x2c,0xc3,0x8,0x32,0xe6,0x30,0x0 - Micron 96L(B27B) TLC 512Gb/CE 512Gb/die
Ch3CE0: 0x2c,0xc3,0x8,0x32,0xe6,0x30,0x0 - Micron 96L(B27B) TLC 512Gb/CE 512Gb/die
Kingston
KINGSTON OM3PGP4512Q-A0 (512GB)
| PS5021-E21 | Toshiba 112L BiCS5 TLC | 片面実装 |
|---|
詳細
Model : KINGSTON OM3PGP4512Q-A0
Fw : ELFK0S.6
HMB : 65536 - 65536 KB
Size : 488386 MB [512.1 GB]
LBA Size: 512
AdminCmd: 0x00 0x01 0x02 0x04 0x05 0x06 0x08 0x09 0x0A 0x0C 0x10 0x11 0x14 0x80 0x81 0x82 0x84 0xC0 0xC1 0xC2 0xD0 0xD1 0xD2 0xE0 0xE1 0xE2
I/O Cmd : 0x00 0x01 0x02 0x04 0x05 0x09
Firmware lock supported [03 01] [P101] [0000]
Drive unlocked [03 03]
F/W : ELFK0S.7
P/N : 9915735
Bank00: 0x98,0x3e,0x98,0x3,0x76,0xe4,0x8,0x16 - Toshiba 112L BiCS5 TLC 16k 512Gb/CE 512Gb/die 2Plane/die
Bank01: 0x98,0x3e,0x98,0x3,0x76,0xe4,0x8,0x16 - Toshiba 112L BiCS5 TLC 16k 512Gb/CE 512Gb/die 2Plane/die
Bank02: 0x98,0x3e,0x98,0x3,0x76,0xe4,0x8,0x16 - Toshiba 112L BiCS5 TLC 16k 512Gb/CE 512Gb/die 2Plane/die
Bank03: 0x98,0x3e,0x98,0x3,0x76,0xe4,0x8,0x16 - Toshiba 112L BiCS5 TLC 16k 512Gb/CE 512Gb/die 2Plane/die
Bank08: 0x98,0x3e,0x98,0x3,0x76,0xe4,0x8,0x16 - Toshiba 112L BiCS5 TLC 16k 512Gb/CE 512Gb/die 2Plane/die
Bank09: 0x98,0x3e,0x98,0x3,0x76,0xe4,0x8,0x16 - Toshiba 112L BiCS5 TLC 16k 512Gb/CE 512Gb/die 2Plane/die
Bank10: 0x98,0x3e,0x98,0x3,0x76,0xe4,0x8,0x16 - Toshiba 112L BiCS5 TLC 16k 512Gb/CE 512Gb/die 2Plane/die
Bank11: 0x98,0x3e,0x98,0x3,0x76,0xe4,0x8,0x16 - Toshiba 112L BiCS5 TLC 16k 512Gb/CE 512Gb/die 2Plane/die
Controller : PS5021-E21
CPU Clk : 980
Flash CE : 8
Flash Channel : 4
Interleave : 2
Flash CE Mask : [++++---- ++++---- -------- --------]
Flash Clk,MT : 14
Die per CE : 1
Block per CE : 3324
Page per Block: 1344
Bit Per Cell : 3(TLC)
PMIC Type : PS6103
PE Cycle Limit: 50000/3000
SLC cache : 0x100000/0x60000
Netac
Netac G935E
| PS5013-E13 | YMTC 3dv3-128L TLC | 片面実装 |
|---|
詳細
Model : Netac NVMe SSD 512GB
Fw : EDFOE0.1
HMB : 2184 - 558688 KB
Size : 488386 MB [512.1 GB]
LBA Size: 512
AdminCmd: 0x00 0x01 0x02 0x04 0x05 0x06 0x08 0x09 0x0A 0x0C 0x10 0x11 0x14 0x18 0x80 0x81 0x82 0x84 0xD0 0xD1 0xD2 0xE0 0xE1 0xE2 0xF4
I/O Cmd : 0x00 0x01 0x02 0x04 0x08 0x09
Firmware lock supported [02 01] [P001] [0100]
Drive unlocked [02 03]
F/W : EDFOE0.1
P/N : 511-220104677
Bank00: 0x9b,0xc4,0x28,0x49,0x20,0x0,0x0,0x0 - YMTC 3dv3-128L(x2-9060) TLC 16k 512Gb/CE 512Gb/die 4Plane/die
Bank01: 0x9b,0xc4,0x28,0x49,0x20,0x0,0x0,0x0 - YMTC 3dv3-128L(x2-9060) TLC 16k 512Gb/CE 512Gb/die 4Plane/die
Bank02: 0x9b,0xc4,0x28,0x49,0x20,0x0,0x0,0x0 - YMTC 3dv3-128L(x2-9060) TLC 16k 512Gb/CE 512Gb/die 4Plane/die
Bank03: 0x9b,0xc4,0x28,0x49,0x20,0x0,0x0,0x0 - YMTC 3dv3-128L(x2-9060) TLC 16k 512Gb/CE 512Gb/die 4Plane/die
Bank08: 0x9b,0xc4,0x28,0x49,0x20,0x0,0x0,0x0 - YMTC 3dv3-128L(x2-9060) TLC 16k 512Gb/CE 512Gb/die 4Plane/die
Bank09: 0x9b,0xc4,0x28,0x49,0x20,0x0,0x0,0x0 - YMTC 3dv3-128L(x2-9060) TLC 16k 512Gb/CE 512Gb/die 4Plane/die
Bank10: 0x9b,0xc4,0x28,0x49,0x20,0x0,0x0,0x0 - YMTC 3dv3-128L(x2-9060) TLC 16k 512Gb/CE 512Gb/die 4Plane/die
Bank11: 0x9b,0xc4,0x28,0x49,0x20,0x0,0x0,0x0 - YMTC 3dv3-128L(x2-9060) TLC 16k 512Gb/CE 512Gb/die 4Plane/die
Controller : PS5013-E13
CPU Clk : 667
Flash CE : 8
Flash Channel : 4
Interleave : 2
Flash CE Mask : [++++---- ++++---- -------- --------]
Flash Clk,MT : 800
Die per CE : 1
Block per CE : 1980
Page per Block: 2304
Bit Per Cell : 3(TLC)
PMIC Type : PS6103
PE Cycle Limit: 40000/3000
SLC cache : 0x600000/0x340000
Western Digital / SanDisk
WD_Black SN850X (8TB)
| Black G2 Triton MP16+ | KIOXIA 162L TLC | 両面実装 |
|---|
Micron / Crucial
Crucial P3 Plus (1TB)
| PS5021-E21 | Micron 232L(B58R) TLC | 片面実装 |
|---|
詳細
Model : CT1000P3PSSD8
Fw : P9CR413
HMB : 65536 - 65536 KB
Size : 953869 MB [1000.2 GB]
LBA Size: 512
AdminCmd: 0x00 0x01 0x02 0x04 0x05 0x06 0x08 0x09 0x0A 0x0C 0x10 0x11 0x14 0x80 0x81 0x82 0x84 0xC1 0xC2 0xD0 0xD1 0xD2 0xE0 0xE1 0xE2 0xF2
I/O Cmd : 0x00 0x01 0x02 0x04 0x05 0x09 0x0C
Firmware lock supported [02 04] [P008] [0108]
Handshake error: 2
Drive unlocked [02 04]
F/W : V6CR405F
P/N : 00000000
Bank00: 0x2c,0xe3,0x89,0x32,0xe8,0x30,0x12,0x0 - Micron 232L(B58R) TLC 2048Gb/CE 1024Gb/die
Bank01: 0x2c,0xe3,0x89,0x32,0xe8,0x30,0x12,0x0 - Micron 232L(B58R) TLC 2048Gb/CE 1024Gb/die
Bank02: 0x2c,0xe3,0x89,0x32,0xe8,0x30,0x12,0x0 - Micron 232L(B58R) TLC 2048Gb/CE 1024Gb/die
Bank03: 0x2c,0xe3,0x89,0x32,0xe8,0x30,0x12,0x0 - Micron 232L(B58R) TLC 2048Gb/CE 1024Gb/die
Controller : PS5021-E21
CPU Clk : 978
Flash CE : 4
Flash Channel : 4
Interleave : 1
Flash CE Mask : [++++---- -------- -------- --------]
Flash Clk,MT : 14
Die per CE : 2
Block per CE : 6804
Page per Block: 2784
Bit Per Cell : 3(TLC)
PE Cycle Limit: 60000/1000
SLC cache : 0x100000/0x60000
HUAWEI
HUAWEI eKitStor Xtreme 200 (2TB)
| Unknown | Unknown TLC | 片面実装 |
|---|
HUAWEI eKitStor Xtreme 200E (1TB)
| Unknown | Unknown QLC | 片面実装 |
|---|
ADATA
ADATA XPG SX8200 Pro (2TB)
| SM2262EN | Intel 96L(B27A) TLC | 両面実装 |
|---|
詳細
Model : ADATA SX8200PNP
Fw : 42AZS6AC
Size : 1953514 MB [2048.4 GB]
LBA Size : 512
AdminCmd : 0x00 0x01 0x02 0x04 0x05 0x06 0x08 0x09 0x0A 0x0C 0x10 0x11 0x14 0x80 0x81 0x82 0x84 0xC0 0xC1 0xC2 0xE0 0xE4 0xE5 0xE6
I/O Cmd : 0x00 0x01 0x02 0x04 0x05 0x08 0x09
Controller: SM2262EN [SM2262BA]
FW revision: 42AZS6AC
ROM version: 2262B0ROM:SVN047
Bank00: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank01: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank02: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank03: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank04: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank05: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank06: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank07: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank08: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank09: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank10: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank11: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank12: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank13: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank14: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank15: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank16: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank17: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank18: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank19: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank20: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank21: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank22: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank23: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank24: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank25: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank26: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank27: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank28: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank29: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank30: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank31: 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
--- FW params ---
FlashID : 0x89,0xc4,0x18,0x32,0xa2,0x0,0x0,0x0 - Intel 96L(B27A) TLC 512Gb/CE 512Gb/die
Channel : 8
Ch map : 0xFF
CE map : 0x0F
Pages/Block : 5184
First Fblock : 1
Total Fblock : 236
Bad Block From Pretest: 9
Start TLC/MLC Fblock : 19
DRAM Info : [0x45 0x62]
DRAM Size,MB : 2048 (possible incorrect)
DRAM Bus,bit : 32
DRAM Type : DDR4
DRAM Vendor : Samsung
UEFI OROM : Disable
AZW
AZW 512GB (512GB)
| MAP1202 | Hynix 3dv7-176L TLC | 片面実装 |
|---|
TRIGKEY/BEELINK製ミニPCに付属するSSD。いつものMAP1202-DB-01-04の基板。
詳細
Model : 512GB SSD
Fw : SN10660
HMB : 16384 - 16384 KB
Size : 488386 MB [512.1 GB]
LBA Size: 512
AdminCmd: 0x00 0x01 0x02 0x04 0x05 0x06 0x08 0x09 0x0A 0x0C 0x10 0x11 0x14 0x80 0x81 0x82 0x84 0xC1 0xC2
I/O Cmd : 0x00 0x01 0x02 0x04 0x05 0x08 0x09
Firmware id string[080] : B SSD SN10660 'Z:/k/p/d
Project id string[180] : r:/DVT/skv7_10660
Controller : Unknown
NAND string : H25G9TC18488
Ch0CE0: 0xad,0x7e,0x28,0xb,0x0,0xc0,0x0 - Hynix 3dv7-176L TLC 16k 512Gb/CE 512Gb/die
Ch1CE0: 0xad,0x7e,0x28,0xb,0x0,0xc0,0x0 - Hynix 3dv7-176L TLC 16k 512Gb/CE 512Gb/die
Ch2CE0: 0xad,0x7e,0x28,0xb,0x0,0xc0,0x0 - Hynix 3dv7-176L TLC 16k 512Gb/CE 512Gb/die
Ch3CE0: 0xad,0x7e,0x28,0xb,0x0,0xc0,0x0 - Hynix 3dv7-176L TLC 16k 512Gb/CE 512Gb/die
Ch0CE1: 0xad,0x7e,0x28,0xb,0x0,0xc0,0x0 - Hynix 3dv7-176L TLC 16k 512Gb/CE 512Gb/die
Ch1CE1: 0xad,0x7e,0x28,0xb,0x0,0xc0,0x0 - Hynix 3dv7-176L TLC 16k 512Gb/CE 512Gb/die
Ch2CE1: 0xad,0x7e,0x28,0xb,0x0,0xc0,0x0 - Hynix 3dv7-176L TLC 16k 512Gb/CE 512Gb/die
Ch3CE1: 0xad,0x7e,0x28,0xb,0x0,0xc0,0x0 - Hynix 3dv7-176L TLC 16k 512Gb/CE 512Gb/die
AZW 256GB (256GB)
| MAP1202 | Micron 176L(B47R) TLC | 片面実装 |
|---|
詳細
Model : 256GB SSD
Fw : SN10927
HMB : 16384 - 16384 KB (Enabled, 16 M)
Size : 244198 MB [256.1 GB]
LBA Size: 512
AdminCmd: 0x00 0x01 0x02 0x04 0x05 0x06 0x08 0x09 0x0A 0x0C 0x10 0x11 0x14 0x80 0x84 0xC1 0xC2
I/O Cmd : 0x00 0x04 0x08 0x09
Firmware id string[080] : B SSD SN10927 'Z:kpd
Project id string[180] : r:/02_Code/01_B47R/SVN10924
Controller : Unknown
NAND string : MT29Fxx08ExLEE
Ch0CE0: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Ch1CE0: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Ch2CE0: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Ch3CE0: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Silicon Power
Silicon Power Ace A55 (4TB)
| Realtek RTS5735 | Intel QLC | 2.5’ SATA |
|---|
詳細
Model: SPCC Solid State Disk
Fw : VE0R840H
Size : 3815447 MB [4000.8 GB]
FwStr: [REALTEK_RL6643VE0R840H_p_tN38AV5.16]
Controller: Realtek RTS5735
Bank00: 0x89,0xe3,0xad,0x32,0xc6,0x0,0x0,0x0 - Intel QLC 2048Gb/CE 1024Gb/die
Bank01: 0x89,0xe3,0xad,0x32,0xc6,0x0,0x0,0x0 - Intel QLC 2048Gb/CE 1024Gb/die
Bank02: 0x89,0xe3,0xad,0x32,0xc6,0x0,0x0,0x0 - Intel QLC 2048Gb/CE 1024Gb/die
Bank03: 0x89,0xe3,0xad,0x32,0xc6,0x0,0x0,0x0 - Intel QLC 2048Gb/CE 1024Gb/die
Bank04: 0x89,0xe3,0xad,0x32,0xc6,0x0,0x0,0x0 - Intel QLC 2048Gb/CE 1024Gb/die
Bank05: 0x89,0xe3,0xad,0x32,0xc6,0x0,0x0,0x0 - Intel QLC 2048Gb/CE 1024Gb/die
Bank06: 0x89,0xe3,0xad,0x32,0xc6,0x0,0x0,0x0 - Intel QLC 2048Gb/CE 1024Gb/die
Bank07: 0x89,0xe3,0xad,0x32,0xc6,0x0,0x0,0x0 - Intel QLC 2048Gb/CE 1024Gb/die
Bank08: 0x89,0xe3,0xad,0x32,0xc6,0x0,0x0,0x0 - Intel QLC 2048Gb/CE 1024Gb/die
Bank09: 0x89,0xe3,0xad,0x32,0xc6,0x0,0x0,0x0 - Intel QLC 2048Gb/CE 1024Gb/die
Bank10: 0x89,0xe3,0xad,0x32,0xc6,0x0,0x0,0x0 - Intel QLC 2048Gb/CE 1024Gb/die
Bank11: 0x89,0xe3,0xad,0x32,0xc6,0x0,0x0,0x0 - Intel QLC 2048Gb/CE 1024Gb/die
Bank12: 0x89,0xe3,0xad,0x32,0xc6,0x0,0x0,0x0 - Intel QLC 2048Gb/CE 1024Gb/die
Bank13: 0x89,0xe3,0xad,0x32,0xc6,0x0,0x0,0x0 - Intel QLC 2048Gb/CE 1024Gb/die
Bank14: 0x89,0xe3,0xad,0x32,0xc6,0x0,0x0,0x0 - Intel QLC 2048Gb/CE 1024Gb/die
Bank15: 0x89,0xe3,0xad,0x32,0xc6,0x0,0x0,0x0 - Intel QLC 2048Gb/CE 1024Gb/die
Flash CE Mask : [++++++++ ++++++++]
Silicon Power Ace A55 (1TB)
| MAS1102 | YMTC 3dv3-128L QLC | 2.5’ SATA |
|---|
詳細
Model: SPCC Solid State Disk
Fw : J00fHf10
Size : 976762 MB [1024.2 GB]
From smart : [HIKVISION] []
IOCtl: Unlk failed 0x0!
Firmware id string[2D0]: HKSSD_100006000086810121,Dec 13 2021,15:29:16,MA1102,ES8SC#3H
Project id string[280] : f:/Project/SSD/V300_HUS/code/base_20211026
Controller : MAS1102
NAND string : YMN0WQC1B1AC6C
NAND MaxPE cycles : 1000
Ch0CE0: 0x9b,0xd5,0x58,0x8d,0x20,0x0,0x0 - YMTC 3dv3-128L(x2-6070) QLC 16k 1.33Tb/CE 1.33Tb/die
Ch1CE0: 0x9b,0xd5,0x58,0x8d,0x20,0x0,0x0 - YMTC 3dv3-128L(x2-6070) QLC 16k 1.33Tb/CE 1.33Tb/die
Ch4CE0: 0x9b,0xd5,0x58,0x8d,0x20,0x0,0x0 - YMTC 3dv3-128L(x2-6070) QLC 16k 1.33Tb/CE 1.33Tb/die
Ch1CE1: 0x0,0x0,0x0,0x0,0x0,0x0,0x0 -
Ch0CE1: 0x9b,0xd5,0x58,0x8d,0x20,0x0,0x0 - YMTC 3dv3-128L(x2-6070) QLC 16k 1.33Tb/CE 1.33Tb/die
Ch5CE1: 0x0,0x0,0x0,0x0,0x0,0x0,0x0 -
Silicon Power Ace A55 (128GB)
| PS3108 | Hynix 3dv7-176L TLC | 2.5’ SATA |
|---|
詳細
Model: SPCC Solid State Disk
Fw : HDFED1.2
Size : 122104 MB
Bank00: 0xad,0x7e,0x28,0xb,0x0,0xc0,0x0,0x0 - Hynix 3dv7-176L TLC 16k 512Gb/CE 512Gb/die
Bank10: 0xad,0x7e,0x28,0xb,0x0,0xc0,0x0,0x0 - Hynix 3dv7-176L TLC 16k 512Gb/CE 512Gb/die
Controller : PS3108
Flash CE : 2
Flash Channel : 2
DRAM Size,MB : 1
CFD
CFD CSSD-S6T960NMG1Q (960GB)
| PS3110 | Toshiba 15nm TLC | 2.5’ SATA |
|---|
詳細
Model: TOSHIBA THNSN9960GESG
Fw : SAFM12.3
Size : 915715 MB
P/N : 7276033 , SASM12.2
S10fw: SAFM12.3, 16021600
S10ld: SABM11.1, 15102905
Bank00: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank01: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank02: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank03: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank04: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank05: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank06: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank07: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank08: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank09: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank10: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank11: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank12: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank13: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank14: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank15: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank16: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank17: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank18: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank19: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank20: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank21: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank22: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank23: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank24: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank25: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank26: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank27: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank28: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank29: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank30: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Bank31: 0x98,0x3c,0x99,0xa3,0x7a,0x51,0x8,0x0 - Toshiba 15nm TLC 16k 256Gb/CE 128Gb/die 2Plane/die
Controller : PS3110
Flash CE : 32
Flash Channel : 8
Interleave : 4
DRAM Size,MB : 1024
Flash CE Mask : [++++++++ ++++++++ ++++++++ ++++++++]
Flash Clk,MT : 200
Fanxiang / Fikwot / Ediloca / LDCEMS
Fanxiang S101 (256GB)
| MAS1102 | Hynix 3dv7-176L TLC | 2.5’ SATA |
|---|
詳細
Model: Fanxiang S101 256GB
Fw : SN17721
Size : 244198 MB [256.1 GB]
IOCtl: Unlk failed 0x0!
Firmware id string[2D0]: MKSSD_100006000177210122,Jan 24 2024,12:29:12,MA1102,QIQWC#2C
Project id string[280] : r:/hynixv7/4pln/branch/sn17721_fabao
Controller : MAS1102
NAND string : H25G9TC18CX488
NAND MaxPE cycles : 3000
Ch0CE0: 0xad,0x7e,0x28,0xb,0x0,0xc0,0x0 - Hynix 3dv7-176L TLC 16k 512Gb/CE 512Gb/die
Ch1CE0: 0xad,0x7e,0x28,0xb,0x0,0xc0,0x0 - Hynix 3dv7-176L TLC 16k 512Gb/CE 512Gb/die
Ch0CE2: 0x0,0x0,0x0,0x0,0x0,0x0,0x0 -
Ch1CE2: 0x0,0x0,0x0,0x0,0x0,0x0,0x0 -
その他
KingSpec XG7000-8TB (8TB)
| IG5236 | Micron 176L(N48R) QLC | 片面実装 |
|---|
詳細
Model : XG7000-8TB 2280
Fw : 1.W.O.AY
HMB : 8192 - 131072 KB
NVMe ver: 1.4
Size : 7813120 MB [8192.7 GB]
LBA Size: 512
AdminCmd: 0x00 0x01 0x02 0x04 0x05 0x06 0x08 0x09 0x0A 0x0C 0x10 0x11 0x14 0x80 0x81 0x82 0x84 0xF2 0xFC 0xFD 0xFE
I/O Cmd : 0x00 0x01 0x02 0x09
F/W : 1.W.O.AY
Bank00: 0x2c,0xf3,0x8e,0x32,0xea,0x30 - Micron 176L(N48R) QLC 4096Gb/CE 1024Gb/die
Bank01: 0x2c,0xf3,0x8e,0x32,0xea,0x30 - Micron 176L(N48R) QLC 4096Gb/CE 1024Gb/die
Bank08: 0x2c,0xf3,0x8e,0x32,0xea,0x30 - Micron 176L(N48R) QLC 4096Gb/CE 1024Gb/die
Bank09: 0x2c,0xf3,0x8e,0x32,0xea,0x30 - Micron 176L(N48R) QLC 4096Gb/CE 1024Gb/die
Bank16: 0x2c,0xf3,0x8e,0x32,0xea,0x30 - Micron 176L(N48R) QLC 4096Gb/CE 1024Gb/die
Bank17: 0x2c,0xf3,0x8e,0x32,0xea,0x30 - Micron 176L(N48R) QLC 4096Gb/CE 1024Gb/die
Bank24: 0x2c,0xf3,0x8e,0x32,0xea,0x30 - Micron 176L(N48R) QLC 4096Gb/CE 1024Gb/die
Bank25: 0x2c,0xf3,0x8e,0x32,0xea,0x30 - Micron 176L(N48R) QLC 4096Gb/CE 1024Gb/die
Bank32: 0x2c,0xf3,0x8e,0x32,0xea,0x30 - Micron 176L(N48R) QLC 4096Gb/CE 1024Gb/die
Bank33: 0x2c,0xf3,0x8e,0x32,0xea,0x30 - Micron 176L(N48R) QLC 4096Gb/CE 1024Gb/die
Bank40: 0x2c,0xf3,0x8e,0x32,0xea,0x30 - Micron 176L(N48R) QLC 4096Gb/CE 1024Gb/die
Bank41: 0x2c,0xf3,0x8e,0x32,0xea,0x30 - Micron 176L(N48R) QLC 4096Gb/CE 1024Gb/die
Bank48: 0x2c,0xf3,0x8e,0x32,0xea,0x30 - Micron 176L(N48R) QLC 4096Gb/CE 1024Gb/die
Bank49: 0x2c,0xf3,0x8e,0x32,0xea,0x30 - Micron 176L(N48R) QLC 4096Gb/CE 1024Gb/die
Bank56: 0x2c,0xf3,0x8e,0x32,0xea,0x30 - Micron 176L(N48R) QLC 4096Gb/CE 1024Gb/die
Bank57: 0x2c,0xf3,0x8e,0x32,0xea,0x30 - Micron 176L(N48R) QLC 4096Gb/CE 1024Gb/die
Flash params:
03 65 01 00 | 00 00 b0 02 | 00 10 00 00 | 42 04 31 03
00 0b 00 00 | 03 40 01 08 | 02 04 04 00 | 1b 23 00 00
c0 02 11 00 | 56 5a 03 08 | 00 00 00 00 | 00 00 00 00
..
00 00 00 00 | 00 00 00 00 | 14 00 00 00 | 00 00 00 00
31 2e 57 2e | 4f 2e 41 59 | b0 04 b0 04 | 9a 02 00 00
00 00 31 2e | 57 2e 4f 2e | 41 59 00 00 | 00 00 00 00
Page count : 2816
Super blocks : 817
Total Die : 64
Channel : 8
CE/Ch : 2
Die/CE : 4
Plane : 4
Freq : 1200/1200/666
G-Storategy NV470 (4TB)
| MAP1602 | YMTC 3dv4-232L TLC | 片面実装 |
|---|
詳細
Model : NV47004TBY3G1
Fw : HS12717
HMB : 40960 - 40960 KB (Enabled, 40 M)
Size : 3907018 MB [4096.8 GB]
LBA Size: 512
Firmware id string[0C0] : MKSSD_101000000127173100,Jun 15 2023,15:55:04,MAP1602,1SSYBB5C
Project id string[080] : r:/Congming_Hao/MAP1602-X3-9070-4T-Branch-SN12595-Close-pyrite
Controller : MAP1602
NAND string : CYAxxTE1B1xC3B
List may not be complete
Ch0CE0: 0x9b,0xc6,0x59,0x71,0x30,0x0,0x0 - YMTC 3dv4-232L(x3-9070) TLC 16k 2048Gb/CE 1024Gb/die
Ch1CE0: 0x9b,0xc6,0x59,0x71,0x30,0x0,0x0 - YMTC 3dv4-232L(x3-9070) TLC 16k 2048Gb/CE 1024Gb/die
Ch2CE0: 0x9b,0xc6,0x59,0x71,0x30,0x0,0x0 - YMTC 3dv4-232L(x3-9070) TLC 16k 2048Gb/CE 1024Gb/die
Ch3CE0: 0x9b,0xc6,0x59,0x71,0x30,0x0,0x0 - YMTC 3dv4-232L(x3-9070) TLC 16k 2048Gb/CE 1024Gb/die
FUCUN FCN806-001T (1TB)
| MAP1202 | Hynix 3dv6-128L TLC | 片面実装 |
|---|
MAP1202-DB-01-04
詳細
Model : FCN806-001T SSD
Fw : SN13202
HMB : 16384 - 16384 KB (Enabled, 16 M)
Size : 976762 MB [1024.2 GB]
LBA Size: 512
AdminCmd: 0x00 0x01 0x02 0x04 0x05 0x06 0x08 0x09 0x0A 0x0C 0x10 0x11 0x14 0x80 0x81 0x82 0x84 0xC1 0xC2
I/O Cmd : 0x00 0x01 0x02 0x04 0x05 0x08 0x09
Firmware id string[1C0] : MKSSD_501003000132020000,Mar 6 2024,09:52:19,MAP1202,XI0PCD2C
Project id string[180] : r:/0Project/HYV6_64GB_SVN13202
Controller : MAP1202
NAND string : H25BFT8A1BDA
NAND MaxPE cycles : 3000
NAND Freq : 800
Channel number : 4
CE number : 4
Total bank : 16
Flash type : TLC
Blocks/CE : 2888
Pages/Block : 1536
Page size : 16
Planes(?) : 4
Die/CE : 1
Ch0CE0: 0xad,0x7e,0x28,0x53,0x2,0xb0,0x0 - Hynix 3dv6-128L TLC 16k 512Gb/CE 512Gb/die
Ch1CE0: 0xad,0x7e,0x28,0x53,0x2,0xb0,0x0 - Hynix 3dv6-128L TLC 16k 512Gb/CE 512Gb/die
Ch2CE0: 0xad,0x7e,0x28,0x53,0x2,0xb0,0x0 - Hynix 3dv6-128L TLC 16k 512Gb/CE 512Gb/die
Ch3CE0: 0xad,0x7e,0x28,0x53,0x2,0xb0,0x0 - Hynix 3dv6-128L TLC 16k 512Gb/CE 512Gb/die
Ch0CE1: 0xad,0x7e,0x28,0x53,0x2,0xb0,0x0 - Hynix 3dv6-128L TLC 16k 512Gb/CE 512Gb/die
Ch1CE1: 0xad,0x7e,0x28,0x53,0x2,0xb0,0x0 - Hynix 3dv6-128L TLC 16k 512Gb/CE 512Gb/die
Ch2CE1: 0xad,0x7e,0x28,0x53,0x2,0xb0,0x0 - Hynix 3dv6-128L TLC 16k 512Gb/CE 512Gb/die
Ch3CE1: 0xad,0x7e,0x28,0x53,0x2,0xb0,0x0 - Hynix 3dv6-128L TLC 16k 512Gb/CE 512Gb/die
Ch0CE2: 0xad,0x7e,0x28,0x53,0x2,0xb0,0x0 - Hynix 3dv6-128L TLC 16k 512Gb/CE 512Gb/die
Ch1CE2: 0xad,0x7e,0x28,0x53,0x2,0xb0,0x0 - Hynix 3dv6-128L TLC 16k 512Gb/CE 512Gb/die
Ch2CE2: 0xad,0x7e,0x28,0x53,0x2,0xb0,0x0 - Hynix 3dv6-128L TLC 16k 512Gb/CE 512Gb/die
Ch3CE2: 0xad,0x7e,0x28,0x53,0x2,0xb0,0x0 - Hynix 3dv6-128L TLC 16k 512Gb/CE 512Gb/die
Ch0CE3: 0xad,0x7e,0x28,0x53,0x2,0xb0,0x0 - Hynix 3dv6-128L TLC 16k 512Gb/CE 512Gb/die
Ch1CE3: 0xad,0x7e,0x28,0x53,0x2,0xb0,0x0 - Hynix 3dv6-128L TLC 16k 512Gb/CE 512Gb/die
Ch2CE3: 0xad,0x7e,0x28,0x53,0x2,0xb0,0x0 - Hynix 3dv6-128L TLC 16k 512Gb/CE 512Gb/die
Ch3CE3: 0xad,0x7e,0x28,0x53,0x2,0xb0,0x0 - Hynix 3dv6-128L TLC 16k 512Gb/CE 512Gb/die
Logitec LMD-PS5M (2TB)
| MAP1202 | YMTC 3dv4-232L TLC | 片面実装 |
|---|
詳細
Model : Logitec LMD-PS5M
Fw : SN11296
HMB : 40960 - 40960 KB
Size : 1953514 MB [2048.4 GB]
LBA Size: 512
AdminCmd: 0x00 0x01 0x02 0x04 0x05 0x06 0x08 0x09 0x0A 0x0C 0x10 0x11 0x14 0x80 0x81 0x82 0x84 0xC1 0xC2
I/O Cmd : 0x00 0x01 0x02 0x04 0x05 0x08 0x09
Firmware id string[0C0] : MKSSD_101000000152993100,Oct 24 2023,14:26:33,MAP1602,1SSYAB4C
Project id string[080] : r:/1602-YMTC-X3-9070-All-Capacity-Base-SN12699-001
Controller : MAP1602
NAND string : CYAxxTF1B1xPAD
List may not be complete
Ch0CE0: 0x9b,0xc6,0x59,0x71,0x30,0x0,0x0 - YMTC 3dv4-232L(x3-9070) TLC 16k 2048Gb/CE 1024Gb/die
Ch1CE0: 0x9b,0xc6,0x59,0x71,0x30,0x0,0x0 - YMTC 3dv4-232L(x3-9070) TLC 16k 2048Gb/CE 1024Gb/die
Ch2CE0: 0x9b,0xc6,0x59,0x71,0x30,0x0,0x0 - YMTC 3dv4-232L(x3-9070) TLC 16k 2048Gb/CE 1024Gb/die
Ch3CE0: 0x9b,0xc6,0x59,0x71,0x30,0x0,0x0 - YMTC 3dv4-232L(x3-9070) TLC 16k 2048Gb/CE 1024Gb/die
TLET TLD-M7A02T4
| PS5018-E18 | Micron 176L(B47R) TLC | 両面実装 |
|---|
詳細
Model : TLD-M7A02T4
Fw : EIFM31.4
Size : 1907729 MB [2000.4 GB]
LBA Size: 512
CEL not supported
Read_System_Info_5008 error: -1
Firmware lock supported [02 01] [P001] [0100]
Drive unlocked [02 03]
F/W : EIFM31.4 00
P/N : 511-230118115
Bank00: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank01: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank02: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank03: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank04: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank05: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank06: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank07: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank08: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank09: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank10: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank11: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank12: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank13: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank14: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank15: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank16: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank17: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank18: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank19: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank20: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank21: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank22: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank23: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank24: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank25: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank26: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank27: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank28: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank29: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank30: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Bank31: 0x2c,0xc3,0x8,0x32,0xea,0x30,0x0,0x0 - Micron 176L(B47R) TLC 512Gb/CE 512Gb/die
Controller : PS5018-E18
CPU Clk : 1000
Flash CE : 32
Flash Channel : 8
Interleave : 4
Flash CE Mask : [++++++++ ++++++++ ++++++++ ++++++++]
FlashR Clk,MT : 1200
FlashW Clk,MT : 1200
Die per CE : 1
Block per CE : 2208
Page per Block: 2112
Bit Per Cell : 3(TLC)
DRAM Size,MB : 2048
DRAM Clock,MHz: 2666
DRAM Type : DDR4
PMIC Type : PS6102/PS6106
PE Cycle Limit: 1700
SLC cache : 0xFFFFFFFF/0xFFFFFFFF
Wicgtyp NV900-512 (512GB)
| SM2263XT | Micron 96L(B27A) TLC | 片面実装 |
|---|
詳細
Model : NV900-512
Fw : T1103L0L
HMB : 32768 - 65536 KB
Size : 488386 MB [512.1 GB]
LBA Size : 512
AdminCmd : 0x00 0x01 0x02 0x04 0x05 0x06 0x08 0x09 0x0A 0x0C 0x10 0x11 0x14 0x80 0x81 0x82 0xC0 0xC1 0xC2 0xC4 0xC8
I/O Cmd : 0x00 0x01 0x02 0x09
Controller: [SM2263XT] bufferless
Bank00: 0x2c,0xc4,0x18,0x32,0xa2,0x1,0x0,0x0 - Micron 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank01: 0x2c,0xc4,0x18,0x32,0xa2,0x1,0x0,0x0 - Micron 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank02: 0x2c,0xc4,0x18,0x32,0xa2,0x1,0x0,0x0 - Micron 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank03: 0x2c,0xc4,0x18,0x32,0xa2,0x1,0x0,0x0 - Micron 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank08: 0x2c,0xc4,0x18,0x32,0xa2,0x1,0x0,0x0 - Micron 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank09: 0x2c,0xc4,0x18,0x32,0xa2,0x1,0x0,0x0 - Micron 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank10: 0x2c,0xc4,0x18,0x32,0xa2,0x1,0x0,0x0 - Micron 96L(B27A) TLC 512Gb/CE 512Gb/die
Bank11: 0x2c,0xc4,0x18,0x32,0xa2,0x1,0x0,0x0 - Micron 96L(B27A) TLC 512Gb/CE 512Gb/die
Channel: 4
CE : 2
Plane : 4
Die/Ce : 1
Ch map : 0x0F
CE map : 0x05
Bit Per Cell : (TLC)
Inter. : 2
Pages/Block : 5184(1728)
First Fblock : 1
Total Fblock : 236
Total Hblock : 7632
Fblock Per Ce : 236
Fblock Per Die: 236
Original Spare Block Count : 18
Vendor Marked Bad Block : 0
Bad Block From Pretest : 6
KODAK X120 PRO (128GB)
| Yeestor YS9085N | TOSHIBA Unknown | 片面実装 |
|---|
